現在は3Pコネクター式になっております。

電源ケーブルは付属しません。ご用意願います。￥47．０００.-
※￥4.000.-プラスでアルミ無垢ツマミも用意しております。

トップページ　

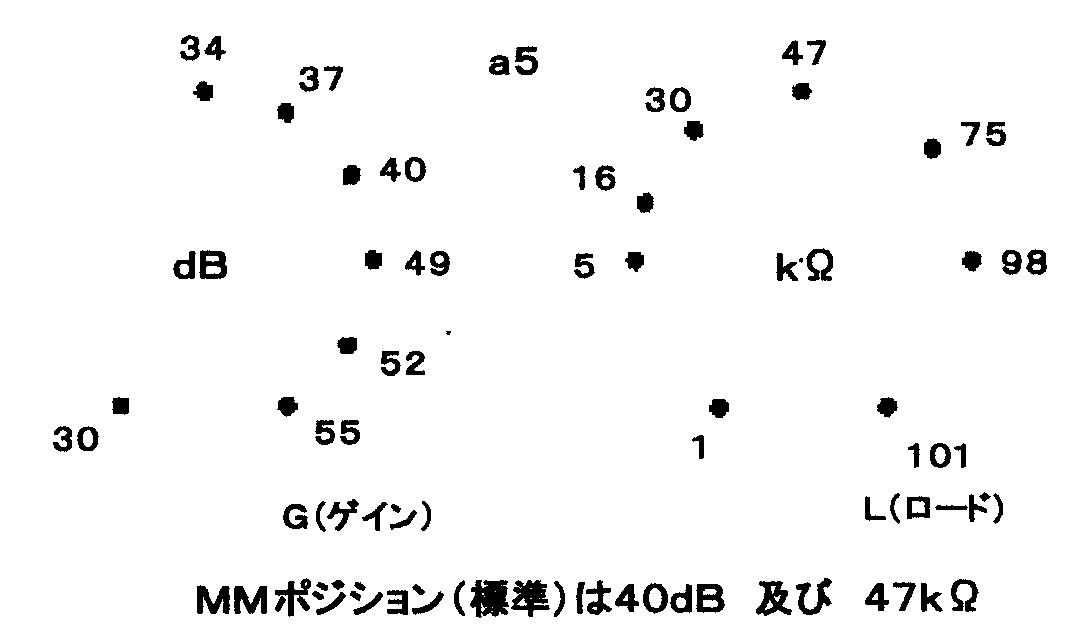

　増幅率と負荷抵抗の早見表です。

　一般的には　ＭＭカートリッジ　の場合は増幅率　４０ｄＢ　負荷抵抗　４７ｋΩ　です。しかし、これはこだわる必要はありません。好みの音に調整してお聞き下さい。

　ＭＣカートリッジ　の場合は多くの物が　５５ｄＢ　で充分だと思います。更に、負荷抵抗は例えばデンオン　ＤＬ－１０３　のようなオルトフォンタイプは　１ｋΩ　が良い結果となるようです。

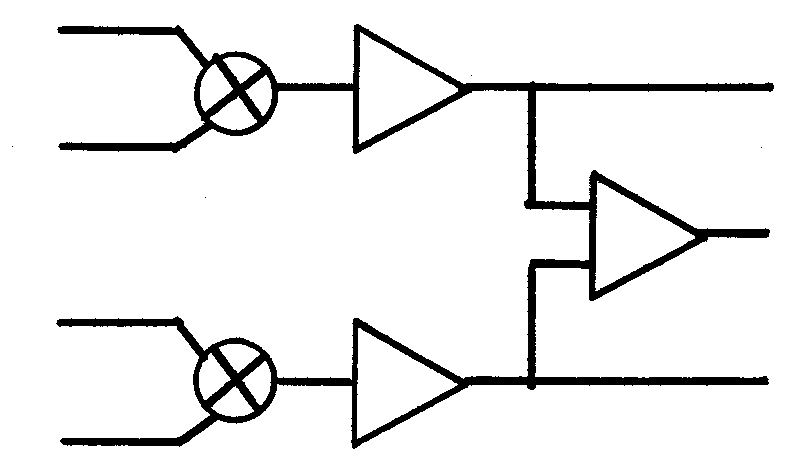

　回路構成としては左になります。

　尚、モノラルカートリッジでモノ出力の場合はミキシングしていますので出力は　＋６ｄＢ（２倍）になります。

モノ出力

Ｒ出力

Ｌ出力

ミキシング回路

ＥＱ回路

入力切替

ＳＰ

ＬＰ

ＳＰ

ＬＰ

　当時のＳＰ盤の録音特性は各社各様です。これらを全て総称してＳＰと呼んでおりました。しかし、多くが　ＳＰ　と称する特性で録音されていたようです。

　その他のＳＰ盤は実際には我が国には入っていなかったと推測いたします。しかし、現在は全世界から入って来ていますので色々な特性の物があると思います。そこで本機は試聴時に特性を入れ替えてもスイッチングノイズが出ないよう工夫してあります。例えばＬＰをＳＰの特性で聞くと中々面白い音で音楽が楽しめます。

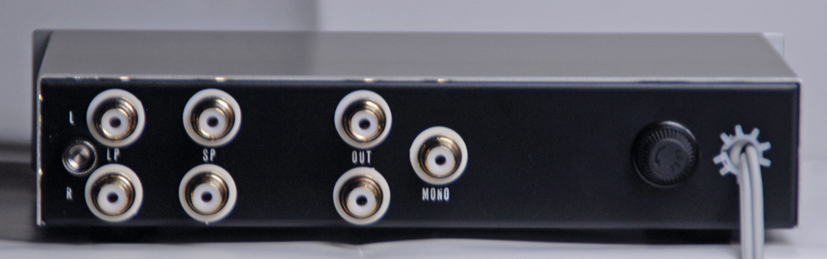

　入力は２回路あります。目的は２本アームの場合です。表示は　ＳＰ　ＬＰ　とありますが実際にはどちらに入れても問題はありません。更にモノ出力も設けました。これは勿論ＬＰをモノラルで聞く事も可能です。

→Ｈｚ

１５ｋ

１０ｋ

５ｋ

１ｋ

５００

１００

５０

１０

－ｄＢ

↓

＋ｄＢ

↑

－１８

－１２

－６

１８

１２

６

０

ＡＥＳ

ＣＯＬ

ＦＦＲＲ

ＳＰ

ＲＩＡＡ

ＲＩＡＡ－ＬＰ用
ＳＰ－一般のＳＰ盤
ＦＦＲＲ－デッカ・ロンドン
ＣＯＬ－アメリカコロンビア
ＡＥＳ－キャピトル・マーキュリー・ウエストミンスター

　以上に対応しています。各特性は下記

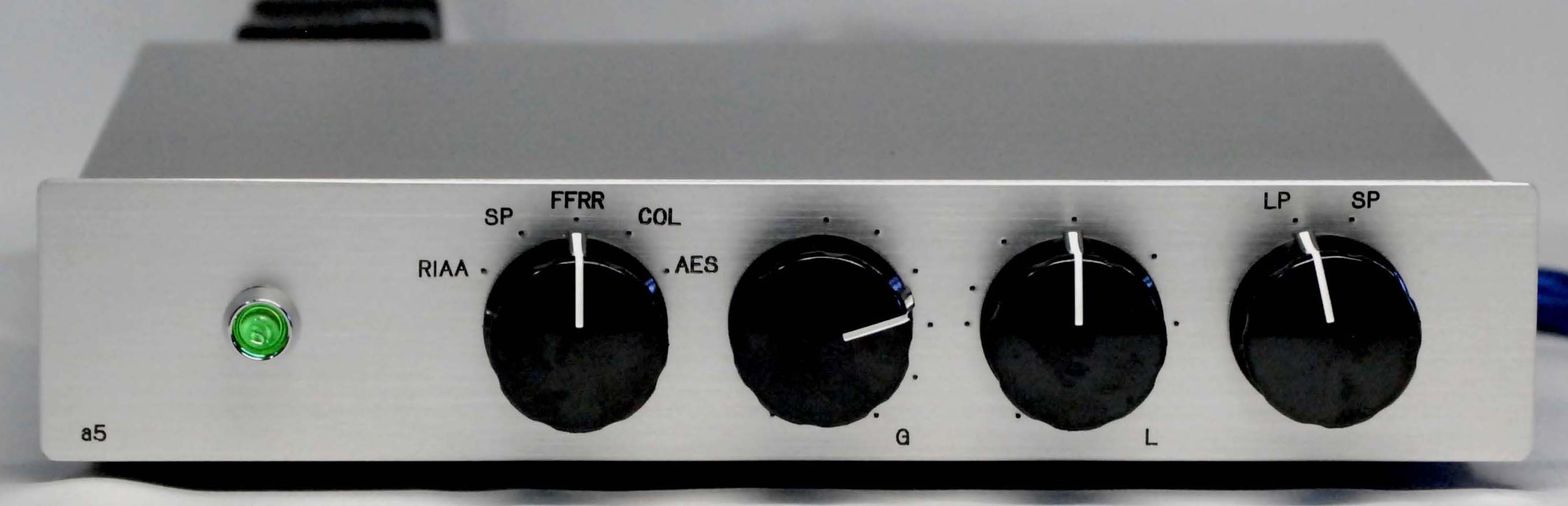

　　本機は全てのレコードが再生可能なフォノイコライザーです。

　ＬＰ用の　ＲＩＡＡ　は勿論、ＳＰに関しても全ての特性に対応しております。
